方案优势

• 采用GD32F303RCT6微控制器：得益于PWM定时与ADC采样的高精度，使得CLLC将设计频率提高到500kHz在数字控制的可实现性上，变成了可能，从而为整机系统的高功率密度和高效率综合优化提供了控制保障

• GD32F303精准的PWM边沿控制：采用无传感器的同步整流控制技术，可进一步减少整机的硬件成本。独有专利支撑的平面磁集成优化方案：有效提升了整机系统效率，同时磁性元件采用PCB绕组减少了人工绕制变压器的人力成本。

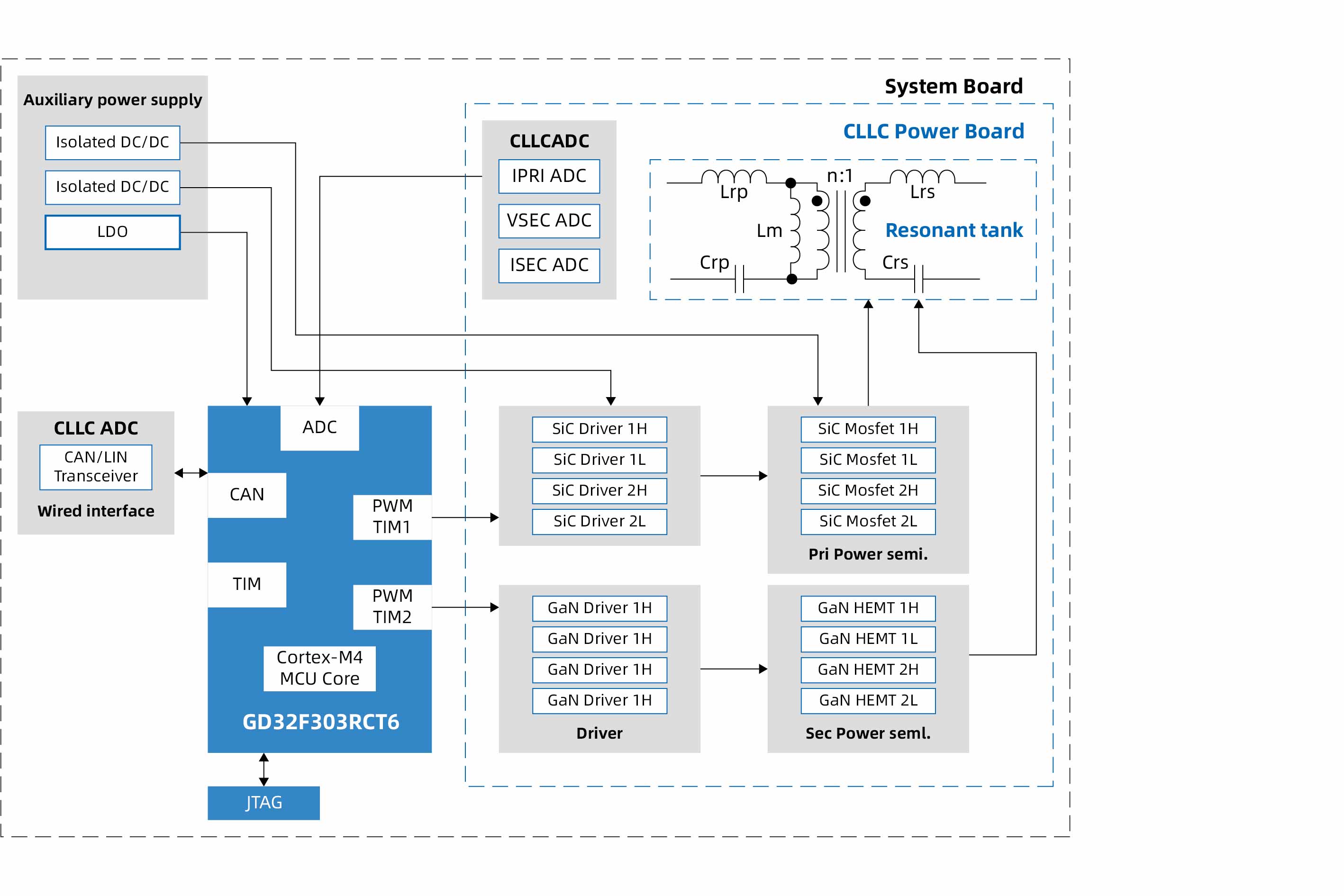

软件系统框架

2个PWM高分辨率PWM中断，最大定时频率600kHz。要求具有精准的对上升沿和下降沿的控制。

8路12位ADC采样，分别用于采样输入电压、输入电流、原边谐振电流、输出电压、输出电流、副边谐振电流，原边谐振电容电压、副边谐振电容电压。

2个普通定时器TIMER，用于控制逻辑定时。

CAN总线通信用于系统状态监测。
